产品名称:DYH41X快闭式止回阀

  产品简介 产品参数

产品简介:


一、概述:
       DYH41X快闭式止回阀DYH41X用于水泵出口处,在水泵停止时,起快速止回,防止水锤产生的作用。

二、主要技术性能:

 1. DYH41X快闭式止回阀主阀体采用DYH41X膜片式结构,密封副为非金属密封;阀门一般要求水平安装,与管道的连接形式为法兰连接,法兰连接尺寸按国家标准GB/T17241.6执行。

 2. DYH41X快闭式止回阀由阀体、阀盖、中心轴、铜套、阀座、阀瓣等主要零件组成,通过控制阀瓣的上下运动来实现阀门的启闭。结构示意图如图1。

/

3. DYH41X快闭式止回阀具有水力自动控制特点,能与水泵联锁,在水泵停止时,起快速止回,防止水锤产生的作用。

 4. DYH41X快闭式止回阀密封效果良好,保证阀门泄漏量为零泄漏。

 5. DYH41X快闭式止回阀阀体采用Y形流线型结构,结构合理。

 6. DYH41X快闭式止回阀可实现在线维修。

 7. 铸件采用先进的铸造工艺铸造,应有良好的表面涂漆,涂漆方式采用烤漆,涂漆颜色由买方确定。

三、DYH41X快闭式止回阀应用范围
a)、适用于清水、原水(含泥砂)、污水、海水、油品等系统。
b)、工作压力(MPa):PN1.0、1.6
c)、使用温度:﹣10℃~130℃
d)、通径:DN50~DN1000mm
e)、酸碱度:强酸、强碱浓溶液除外均可用(PH值在5-10之间)。
f)、产品主要零部件采用不锈钢、球铁。密封圈全部采用进口橡胶原料,根据温度选用不同材料;且阀门主体内外腔经过环氧树脂喷涂处理。耐磨损、防腐蚀、不易锈蚀,不会造成污染物生成,无放射性,不会影响和危害环境及破坏生态平衡。

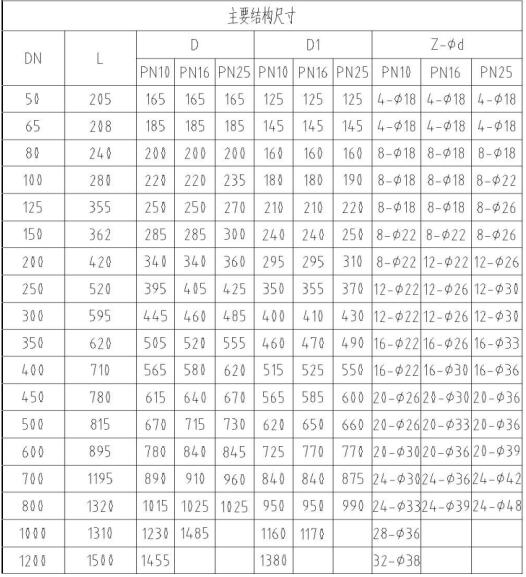

主要尺寸:

/
