产品名称:JD745X多功能水泵控制阀

  产品简介 产品参数

产品简介:



销售手机;15067719767

电话:0577-67926316

联系人:林经理


一、产品简介

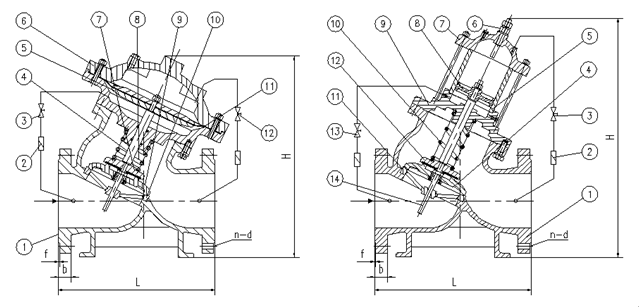

  本厂生产的多功能水泵控制阀分隔膜型、活塞型两大类。依城镇建设行业标准:《多功能水泵控制阀》CJ/T167-2002设计制造。每类产品中都由一个主阀及导阀、配管、管件等组成。根据使用目的、功能及场所的不同,只需通过改变导阀及配件的安装管路,形成一个完整的控制系统,就可以得到性能要求不同的各种阀门。多功能水泵控制阀JD745X隔膜型是本企业开发的新产品之一(见简图)。该阀能够调控开启、关闭速度,在系统运行中能起到逆止、消水锤、保护水泵、电机、管路的作用。
二、用途
  安装在市政、建筑、钢铁、冶金、石油、化工、煤气(天然气)、食品、医药、电站、核电等领域的取水、送水、潜水、污水泵房及石油、化工流体的输送系统中,融电动阀、止回阀和水锤消除器三种设备的功能于一体,能有效地提高系统安全可靠性,满足系统自动化控制要求。
三、工作原理及特点:
  多功能水泵控制阀安装在系统管线上或水泵出口端,正常运行中,进口端介质推动阀盘上移,同时介质通过流量控制器进入中腔,使阀门迅速打开;停止运行时,出口端介质通过调节阀进入上腔,使驱动装置下移带动大、小盘向下运动,快速或缓慢关闭阀门,防止介质倒流。 其特点如下:
  1、安全可靠性高。具有速闭、缓闭以及吸消除水锤措施,而且动作完全联锁,不会产生误动作。
  2、无需操作控制。当水泵启停时,巧妙地利用阀门两端的介质及其压力差作为驱动介质和控制动力,使阀门自动按水泵操作规程的要求进行动作。
  3、无需专业调试。阀门动作不受液位高差和出水压力以及水泵流量变化的影响,适应范围广。
  4、基本无需维修,寿命长。
  5、节能效果明显。利用进口端的压力进入膜片下腔支撑膜片压板及阀杆的重量,阻力损失小。


四、注意事项(水泵的压力一定要大于阀门出口的压力)
1、系统运行前应检查主阀上导阀、配管、管件是否严密完整无损。

2、导阀及配管上的控制阀动作是否灵敏。

3、系统运行一段时间后要进行管路维护。

4、最佳安装方式为水平安装(即阀盖向上)。

5、安装前仔细检查介质流向,避免安装错误。

6、管路应清理干净阀前安装过滤器,防止杂质影响产品性能,及损坏产品。

7、环境温度在0℃以下时,要做好,保温工作。

8、小过滤器要定期清洗。

9、安装应有足够的空间,在止回阀后要安装控制阀见安装示意图。

故障排除


现象

检查内容

检查方式

处理方式

增大压力

1、压力过低

观察压力是否过大

增大压力

2、顶上调节杆是否退出

交调节杆开启

3、调节阀312(活塞型313)是否打开

打开调节阀

4、管路是否堵塞

下管路

将堵塞物取出

1膜片或O型圈是否损坏

打开上盖取出膜片或活塞

更换膜片或O型圈

主阀关不严

2、活塞过紧

下调节杆使活塞活动后再上调复位

3、调节阀312(活塞型313)是否打开

打开调节阀

4、回水压力是否过低

观察压力是否低于工作压力

六、安装示意图

1、调试时先打开试调节阀3、12(活塞型3、13)。

2、启泵观察阀门进出压力是否正常。

3、停泵观察水锤是否过大,水泵是否倒转。

4、如水锤过大则适当关小调节阀312(活塞型313)。

5、如水泵倒转则适当开小调节阀312(活塞型313)。
